FR-V02蓄电池欠压报警监测表

FR数字式电压测量仪表FR-V02测量范围：0-50（V）：输入电压 0-50（V）：输出电压 12-50（V）
环境温度 -25~+55（℃）；重量 100（g）；外形尺寸：96x48（mm）；电压测量误差：0.1V

FR-V02蓄电池欠压报警监测表是为用可充电电池供电的设备而专门设计的,用于监测和显示供电电源电压,当供电电压低于规定下限时报警。蓄电池欠压报警监测表电路采用嵌入式高档单片机芯片,显示采用0.56与0.36两个不同规格高亮红低功耗数码管,所以工作稳定可靠,显示直观清晰。

FR-V02蓄电池欠压报警监测表参数：
监测电压(供电电源):10V—48V
显示位数:两位整数一位小数,精度:土0.1V
报警电压10V—48V,用户可自行设定。
两路报警输出,OUT1输出能力:2A/12-24VDC，OUT2为蜂鸣器。

FR-V02蓄电池欠压报警监测表技术条件
1.监测电压(供电电源):9—48VDC
2.显示位数:两位整数一位小数,精度:土0.1V
3.报警电压9V—48V,用户可自行设定。
4.两路报警输出,OUT1输出能力:2A/12-24VDC，OUT2为蜂鸣器。

FR-V02蓄电池欠压报警监测表操作说明
1.接通电源(24V),表头显示当前供电电压。

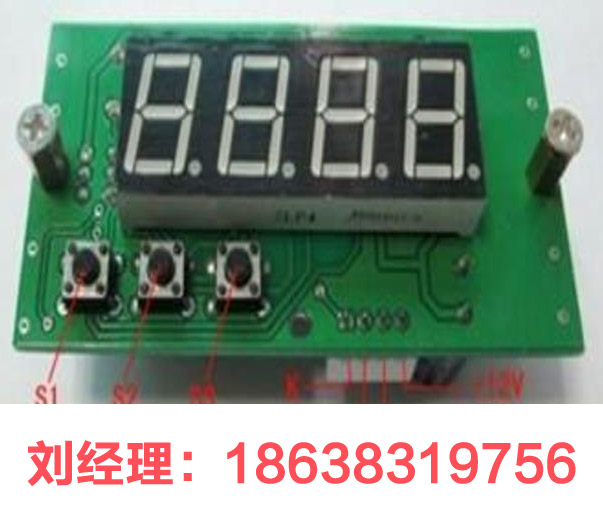

2.按下S1按钮,表头显示变为己设定的报警电压,若要改变设置按S2增加,按S3减小,直到选择需要的设定。
3.再按S1按钮,表头回到显示当前电源电压状态,设置完成。
4.两路报警输出同,OUT1 K-K为开路集电极输出如图示，OUT2为自带蜂鸣器。

四、蓄电池欠压报警监测表表头可似根据用户要求改进或定制。
