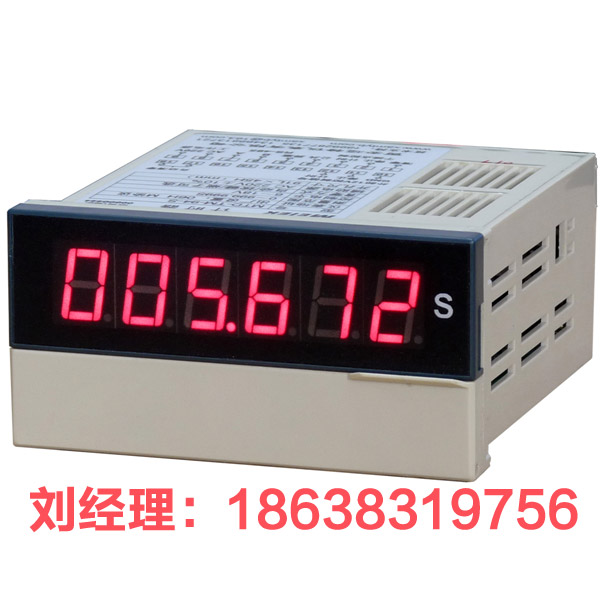

毫秒表,智能毫秒表,485毫秒表,微妙表MB-6-S 、MB-6

主要性能参数:
测量范围:9999999S
显示方式:999.999S/99.9999S两种版本可选
分辨率:1毫秒/0.1毫秒
准确度:±(0.5%读数+10mS)

控制方式有两种(二选一不可同时使用):
外接DC 12~18V电源做为控制信号时:按图接外控制电压的GND到端子10,当12端为高电平时开始计时,12端为低电平或11端为高电平时停止计时。该方式工作时不能将端子4与端子2、3短路。
干接点控制时:采用内部电源,端子3、4短路开始计时,端子3、4断开或2、4短路停止计时。该方式工作时不能外接电源到端子11、12。

清零方式(对两种控制方式均有效):
手动:按下前面板清零按键或短路端子1、4或外接高电平到端子1均可实现清零。
自动:短路端子17,18,则每次停止计时300mS后,再开始下一次计时仪表会先自动清零(否则会累加计时)。
工作电源:50Hz AC 220V±10%
功   耗:<4.5VA
环境温度:0~55℃
相对湿度:≤85%RH
外形尺寸:96W×48H×100D(mm)
开孔尺寸:91W×45H(mm)

接线方式:

通讯协议(Modbus-RTU版,默认通讯协议):Modbus作为一个标准通讯协议,由施奈德公司在1979年首次提出的,它是一个标准的、真正开放的、在工业自动化领域应用最广泛的网络通讯协议,历经近30年的考验,经久不衰。至今仍是工业、建筑、基础设施等领域中应用最广泛的标准协议之一。仪表的波特率一般为9600bps(其他波特率订货时注明),8bit数据,1bit停止位,无奇偶校验。Modbus协议中,数据存储、传输均以“寄存器”为单位,每个寄存器都是2字节数据,高字节在先。通讯帧中,除CRC校验低字节在先以外,其余双字节数据均高字节在先。

寄存器地址

内容

数据格式

数值范围

含义

0000H

产品代号

(仪表类型特征字)

ASCII

如:0x4156

即“A”“V”ASCII码(十六进制)

AV:交流电压表 AA:交流电流表
DV:直流电压表 DA:直流电流表
1H:功率因数表 1P:单相功率表
LR:低电阻表 MR:中电阻表
HR:兆欧表 CM:电容表
TM:计时器 CN:计数器
FR:频率表 RS:转速表
PH:相位表 SM:传感器表
ZD:ZD力表 ZK:ZK力表
Y1:ZY1力表 Y2:ZY2油压表
HW:温控表或温度模块
其它:新开发仪表

0001H

显示数值

有符号整型

-20001~+20001

对于4、5位数码管的仪表均按四位半采样值输出,数值范围:-19999 ~ +19999(B1E1H~4E1FH),超量程时输出20001(4E21H)。对于6位数码管的计时器和计数器此寄存器为6位显示值的前三位。

0002H

小数位数

无符号整型

0~4

小数位数。例1234.5 (1位), 1.2345(4位)。
对于6位数码管的计时器和计数器此寄存器为6位显示值的后三位。

0003H

档位数量级

(传感器表详见说明书)

无符号整型

0~7

常规表含义(传感器表详见说明书):
0:p 皮 (10-12)
1:n 纳 (10-9)
2:u 微 (10-6)
3:m 毫 (10-3)
4:初始数量级 (100)
5:k 千 (103)
6:M 兆 (106)
7:G 吉 (109)

0004H

读数稳定/超量程标志

无符号整型

0~1

自动量程的电流、电压、电阻表及计数器有效,其他表该位为超量程指示。
0:通讯距切换量程不到2秒钟,读数尚未稳定(负载力表则为实时值状态);超量程
1:有效数据(负载力表则为保持值状态)

0005H

扩展功能

无符号整型

0~5

对于6数码管仪表,本寄存器为小数位数。对于其它表无意义(不可读),特殊表见说明。

注:
1、传感器表和负载力表02寄存器以后定义有所不同,详见说明书,一般读值仅需读01、02寄存器即可。
2、0001H寄存器值在-20000到20000之间,为双字节有符号整型数,当仪表显示负值时,其值与65536为补码关系,如仪表显示“-1”则寄存器0001H值为FFFFH。
