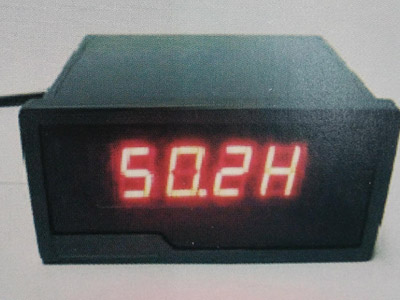

FR-UIH 数字轮显表、电压电流频率表、智能表、智能轮显表

测量精度 0.5；结构型式 嵌入式；显示方式 三位半
外形尺寸 96X48（mm）；开孔尺寸 90x45（mm）

FR-UIH-1轮显板是专为发电机设计的数字显示板,能轮流显示发电机工作时的电压,电流和频率，能显示和记忆发电机的累计工作时间。

FR-UIH-1轮显板的硬件设计采用非易失的高档处理器,采用屏蔽滤波等多种可靠性措施。软件设计采用冗余,陷阱等多种抗干扰措施,故轮显板工作稳定,可靠。

2.技术条件
(1)轮显时间:轮显电压,电流和频率,每项显示3秒钟（软件可调）。
(2)符号及精度:电压U 土1伏; 电流I 土0.1安; 频率H 土0.1赫兹。
(3)累计时间: 0--9999小时。需要显示累计时间时,用开关将S1(图1)两孔短路就显示电机累计工作时间,断开开关轮显板即恢复正常轮显。
(4)轮显板出厂时已校准正确，用户只按照接线使用不需任何调整或校准。

3.接线 轮显板右侧上部ACV端子接18伏交流电压（可以根据客户任选输入电压值）。
下方ACI端子接电流互感器(5A/2.5MA)输出的电流。附注: 可根据用户提出的技术要求改进和定做
