产品详细

交流真有效值电流表GTF-4AA-94-RS

交流真有效值电流表GTF-4AA-94-RS 主要性能参数:
输入信号:25Hz/50Hz 199.99mA,1.9999A,5.000A,XA/5A(配互感器)等量程可选
输入阻抗:约1Ω(199.99mA),0.1Ω(1.9999A),0.02Ω(5A)
准 确 度:±(0.5%读数+0.3%满度)
采样速度:3次/秒
出厂地址:按订单(可软件修改)
工作电源:50Hz AC 220V±10%
功    耗:<4.5VA
环境温度:0~55℃
相对湿度:≤85%RH
外形尺寸:96W×48H×100D(mm)
开孔尺寸:91W×45H(mm)

交流真有效值电流表GTF-4AA-94-RS接线方式:


调校方法:

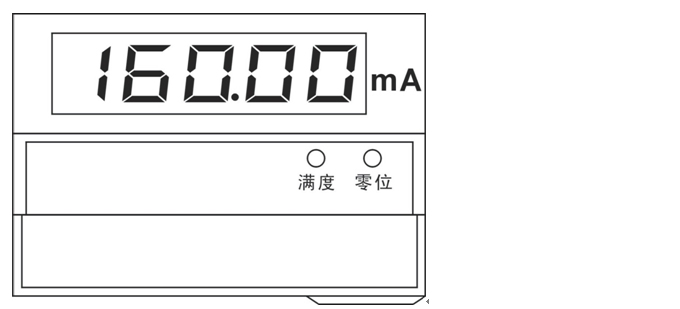

1、短路信号输入端,扣下面板扣手(见下图),用小螺丝刀旋转调零电位器使显示值为“000.0”(最好是000.0和-000.0交替显现)。
2、输入幅值为80%满量程的标准信号,旋转满度电位器使显示值和标准信号相同。
3、在量程范围内选取5~10个检定点,查看准确度。


交流真有效值电流表GTF-4AA-94-RS
主要性能参数:
输入信号:25Hz/50Hz 19.999A,35.00A等量程可选
输入阻抗:约0.02Ω
准 确 度:±(0.5%读数+0.3%满度)
采样速度:3次/秒
出厂地址:按订单(可软件修改)
工作电源:50Hz AC 220V±10%
功    耗:<4.5VA
环境温度:0~55℃
相对湿度:≤85%RH
外形尺寸:96W×48H×100D(mm)
开孔尺寸:91W×45H(mm)
接线方式:

交流真有效值电流表GTF-4AA-94-RS调校方法:
1、短路信号输入端,扣下面板扣手(见下图),用小螺丝刀旋转调零电位器使显示值为“000.0”(最好是000.0和-000.0交替显现)。
2、输入幅值为80%满量程的标准信号,旋转满度电位器使显示值和标准信号相同。
3、在量程范围内选取5~10个检定点,查看准确度。
