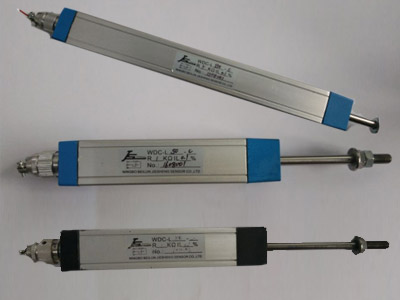

位移传感器,电子尺位
检测设备:高压断路器检测设备专用。
通用型:一般设备如纺织机械。
普通型:一般机械测量位移用!
wdc系列直线电位器主要参数 | |
标准阻值(kω)standard resistance values |
1、2、3、5、10kω |
总阻公差(%)resistance tolerance |
精度级±10、标准级±15 |
独立线行度(%)independent linearity |
0.02%、0.05%、0.1%、0.2% |
理论电气行程(tet) |
10mm-800mm(每25mm递增) |
有效电气行程(aet,mm)theoretical electrical travel |
tet±1 |
额定功耗(w,at70℃)power rating |
l10-l50、1.0w l75-800、2.0w |
电阻温度系数(ppm/℃)temperature coefficient of resistance |
≤±400 |
分辨力resolution |
理论上无限throretically infinite |
绝缘电阻(mω)insulation resistance |
≥500(500vcd) |
介质耐压(v)dielectric strength |
500v(ac.rms)1min |
输出平滑性(%)output smoothness |
≤0.1 |
机械行程(mt,mm)mechanical travel |
tet+8±2 |
工作温度范围(℃)operating temperature range |
-55--+125 |
寿命lift(cycle) |
1×106 |
推力(max,n)operating force |
0.98-2.94 |
电气特性
标准阻值 |
≤10~50mm=1~200mm=2~5kω;≥200mm~300mm=5~10 kω |
20℃时阻值精度 |
±15% |
理论电气行程(tet=e) |
10mm~15mm~25mm;25mm起(每25mm递增) ~300mm≤0.1% |
实际电气行程(aet) |
aet=tet+1mm |
独立线性度(根据要求) |
≤1%~0.1%;当电气记程≤10~50mm≤0.2%;500mm~300mm≤0.1% |
大额定功率 |
0.02w/cm(70℃)0w(125℃) |
滑片电流 |
:ua级~1ma(最大2ma) |
可重复性误差 |
≤0.01% |
负载电阻 |
103×rt |
绝缘电阻 |
≥1000kω 500vdc |
绝缘强度 |
≥750v rms 50hz |
机械特性
机械行程 |
理论电气行程:tet+8mm-2mm |
工作寿命 |
标准20×106 |
外壳表面 |
合金铝,表面氧化 |
工作温度 |
-55℃~+125℃ |
工作力 |
标准5牛顿 |
三轴正弦振动 |
峰一峰值:1.5mm或15g-10hz-2000hz |
轴(自由转动) |
不锈钢 |
三轴机械冲击 |
50g-11ms一半正弦 |
电刷 |
精密多触点六元合金 |
速度(米/秒) |
最大10 |
安装 |
可移动固定支架 |
