  1.电流传感器

  由于通电螺线管内部存在磁场,其大小与导线中的电流成正比,故可以利用霍尔传感器测量出磁场,从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。

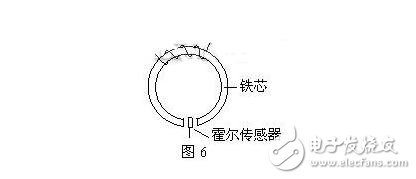

  霍尔电流传感器工作原理如图6所示,标准圆环铁芯有一个缺口,将霍尔传感器插入缺口中,圆环上绕有线圈,当电流通过线圈时产生磁场,则霍尔传感器有信号输出。

  2.位移测量

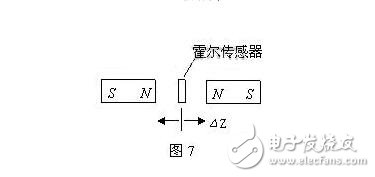

  如图7所示,两块永久磁铁同极性相对放置,将线性型霍尔传感器置于中间,其磁感应强度为零,这个点可作为位移的零点,当霍尔传感器在Z轴上作△Z位移时,传感器有一个电压输出,电压大小与位移大小成正比。

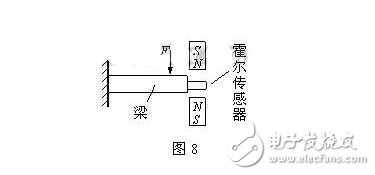

  如果把拉力、压力等参数变成位移,便可测出拉力及压力的大小,如图8所示,是按这一原理制成的力传感器。



  二)开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。

  1.测转速或转数

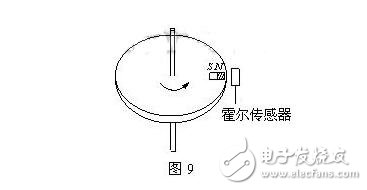

  如图9所示,,在非磁性材料的圆盘边上粘一块磁钢,霍尔传感器放在靠近圆盘边缘处,圆盘旋转一周,霍尔传感器就输出一个脉冲,从而可测出转数(计数器),若接入频率计,便可测出转速。



  如果把开关型霍尔传感器按预定位置有规律地布置在轨道上,当装在运动车辆上的永磁体经过它时,可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。

  2.各种实用电路

  开关型霍尔传感器尺寸小、工作电压范围宽,工作可靠,价格便宜,因此获得极为广泛的应用。下面列举两个实用电路加以说明:

  电路1 防盗报警器

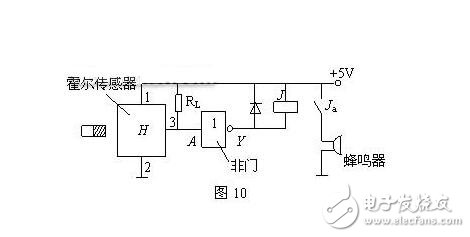

  如图10所示,将小磁铁固定在门的边缘上,将霍尔传感器固定在门框的边缘上,让两者靠近,即门处于关闭状态时,磁铁靠近霍尔传感器,输出端3为低电平,当门被非法撬开时,霍尔传感器输出端3为高电平,非门输出端Y为低电平,继电器J吸合,Ja闭合,蜂鸣器得电后发出报警声音。

  电路2 公共汽车门状态显示器

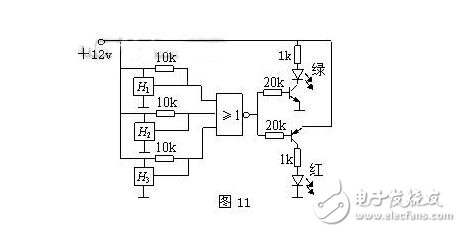

  使用霍尔传感器,只要再配置一块小永久磁铁就很容易做成车门是否关好的指示器,例如公共汽车的三个门必须关闭,司机才可开车。电路如图11所示,三片开关型霍尔传感器分别装在汽车的三个门框上,在车门适当位置各固定一块磁钢,当车门开着时,磁钢远离霍尔开关,输出端为高电平。若三个门中有一个未关好,则或非门输出为低电平,红灯亮,表示还有门未关好,若三个门都关好,则或非门输出为高电平,绿灯亮,表示车门关好,司机可放心开车。

  霍尔传感器技术应用于汽车工业

  霍尔传感器技术在汽车工业中有着广泛的应用,包括动力、车身控制、牵引力控制以及防抱死制动系统。为了满足不同系统的需要,霍尔传感器有开关式、模拟式和数字式传感器三种形式。

  霍尔传感器可以采用金属和半导体等制成,效应质量的改变取决于导体的材料,材料会直接影响流过传感器的正离子和电子。制造霍尔元件时,汽车工业通常使用三种半导体材料,即砷化镓、锑化铟以及砷化铟。最常用的半导体材料当属砷化铟。

  霍尔传感器的形式决定了放大电路的不同,其输出要适应所控制的装置。这个输出可能是模拟式,如加速位置传感器或节气门位置传感器,也可能是数字式。如曲轴或凸轮轴位置传感器。

  当霍尔元件用于模拟式传感器时,这个传感器可以用于空调系统中的温度表或动力控制系统中的节气门位置传感器。霍尔元件与微分放大器连接,放大器与NPN晶体管连接。磁铁固定在旋转轴上,轴在旋转时,霍尔元件上的磁场加强。其产生的霍尔电压与磁场强度成比例。

  当霍尔元件用于数字信号时,例如曲轴位置传感器、凸轮轴位置传感器或车速传感器,必须首先改变电路。霍尔元件与微分放大器连接,微分放大器与施密特触发器连接。在这种配置中。传感器输出一个开或关的信号。在多数汽车电路中,霍尔传感器是电流吸收器或者使信号电路接地。要完成这项工作,需要一个NPN晶体管与施密特触发器的输出连接。磁场穿过霍尔元件,一个触发器轮上的叶片在磁场和霍尔元件之间通过。



  霍尔传感器应用于出租车计价器

  霍尔传感器在出租车计价器上的应用:通过安装在车轮上的霍尔传感器A44E检测到的信号,送到单片机,经处理计算,送给显示单元,这样便完成了里程计算。检测原理,P3.2口作为信号的输入端,内部采用外部中断0,车轮每转一圈(设车轮的周长是1 m),霍尔开关就检测并输出信号,引起单片机的中断,对脉冲计数,当计数达到1 000次时,也就是1 km,单片机就控制将金额自动增加。

  每当霍尔传感器输出一个低电平信号就使单片机中断一次,当里程计数器对里程脉冲计满1 000次时,就有程序将当前总额累加,使微机进入里程计数中断服务程序中。在该程序中,需要完成当前行驶里程数和总额的累加操作,并将结果存入里程和总额寄存器中。

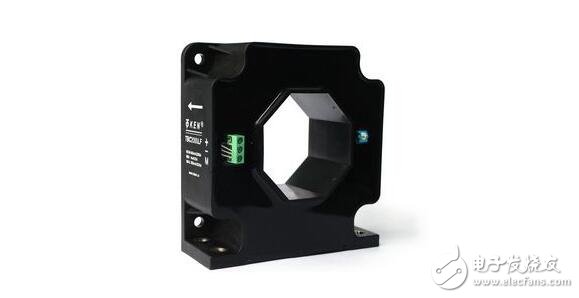

  霍尔电流传感器在变频器中的应用

  在有电流流过的导线周围会感生出磁场,再用霍尔器件检测由电流感生的磁场,即可测出产生这个磁场的电流的量值。由此就可以构成霍尔电流、电压传感器。因为霍尔器件的输出电压与加在它上面的磁感应强度以及流过其中的工作电流的乘积成比例,是一个具有乘法器功能的器件,并且可与各种逻辑电路直接接口,还可以直接驱动各种性质的负载。因为霍尔器件的应用原理简单,信号处理方便,器件本身又具有一系列的独特优点,所以在变频器中也发挥了非常重要的作用。

  在变频器中,霍尔电流传感器的主要作用是保护昂贵的大功率晶体管。由于霍尔电流传感器的响应时间短于1μs,因此,出现过载短路时,在晶体管未达到极限温度之前即可切断电源,使晶体管得到可靠的保护。

  霍尔电流传感器按其工作模式可分为直接测量式和零磁通式,在变频器中由于需要精准的控制及计算,因此选用了零磁通方式。将霍尔器件的输出电压进行放大,再经电流放大后,让这个电流通过补偿线圈,并令补偿线圈产生的磁场和被测电流产生的磁场方向相反,若满足条件IoN1=IsN2,则磁芯中的磁通为0,这时下式成立:

  Io=Is(N2/N1)

  式中,Io为被测电流,即磁芯中初级绕组中的电流,N1为初级绕组的匝数,Is为补偿绕组中的电流,N2为补偿绕组的匝数。由上式可知,达到磁平衡时,即可由Is及匝数比N2/N1得到Io。

  霍尔电流传感器的特点是可以实现电流的“无电位”检测。即测量电路不必接入被测电路即可实现电流检测,它们靠磁场进行耦合。因此,检测电路的输入、输出电路是完全电隔离的。检测过程中,检测电路与被检电路互不影响。
